2級管工事施工管理技士 過去問
平成30年度（2018年）後期
問34 (ユニットD 問34)

正

問題文内容通りです。

送風機のレベルはシャフトを基準とします。

コンクリート基礎上に送風機を仮置きし、レベルを水準器で検査し、水平が出ていないときは、基礎と共通架台間にライナーを入れて、水平を調整しながらアンカーボルトを平均に締め付けます。

正

問題文内容通りです。

屋内機を中間階の床に設置するときには、振動が床に伝わり騒音の原因となり、屋外機を屋上に設置するときにも、振動が建築物を伝わって騒音の原因となります。

対策として、設置時には防振処理(防振ゴムパットを敷く)を行い、振動が建築物に伝わらないように処置します。

基礎を防振基礎とする方法もあります。

(「公共建築設備工事標準図（機械設備工事編）」参照)

誤

冷却塔は、補給水口の高さが高置タンクの低水位から3 m以上となるように据え付ける。

冷却塔の補給水は、ボールタップの動作で補給され、動作させるための水頭圧が必要です。

高置タンクへの給水方式では、冷却塔も同じ屋上にあるため、高置タンクの低水位より3 m以上の水頭差が必要です。

正

問題文内容通りです。

吸収冷温水機は、空気などの漏入で内部腐食の恐れがあるため、防止のために工場で窒素ガスを封入して気密を保って出荷されます。

吸収冷温水機は、圧縮機がなく各種の熱交換器で構成され、大型重量機器となるため、荷降ろしから設置場所までの搬入などが有るため、据付け後には工場出荷時の気密が保たれているかどうかを点検する必要があります。

正しいです。

選択肢の説明のとおりです。

送風機は水平となるように調整しましょう。

正しいです。

選択肢の説明のとおりです。

コンクリート基礎上に防振ゴムパッドを敷くことで振動・騒音を防ぐことができ、さらに機器の負担が軽減されることにより、故障や早期劣化を防ぐ効果が期待できます。

コンクリート基礎上に防振ゴムパッドを敷いて水平に安定させ据付けましょう。

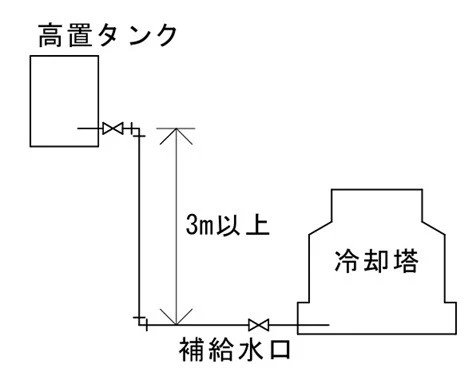

冷却塔は、補給水口の高さが高置タンクの低水位から3m以上となるように据え付けます。

図のような配置になります。

正しいです。

吸収冷温水機は機器内の真空状態が保たれていることが重要です。

運搬・搬入・設置時にトラブルが起きる可能性がありますので、据付け後に気密が確かに保持されているかを確認します。
