2級管工事施工管理技士 過去問
令和7年度（2025年）後期
問30 (ユニットC 問2)

これは適切です。

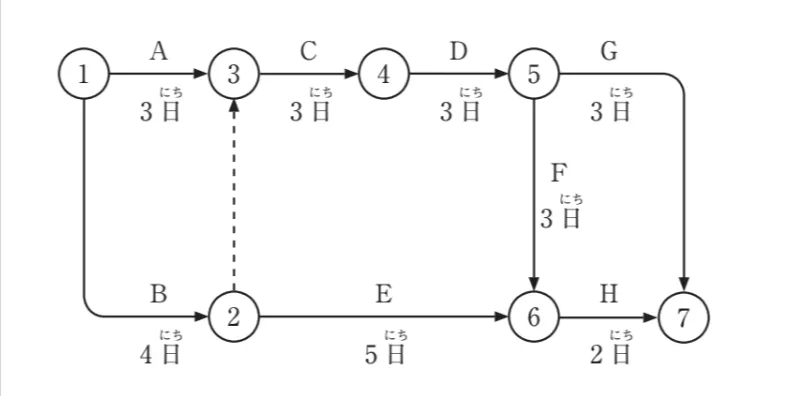

図では、作業Bは4日で終わり、そのあと作業Eは5日かかります。
そのため、ふつうなら作業Eは4日目に始まり、9日目に終わります。
一方、作業Fの流れでは、作業6に入るまでに13日かかります。つまり、作業Eは4日までなら遅れても、作業6の開始時期に影響しません。
したがって、作業Eの着手が4日遅れても、全体の所要日数は変わりません。

これは適当ではありません。
もとの作業Gは3日なので、作業5から作業7まではGのルートで3日です。
これが2日増えて5日になると、作業5から作業7までのGのルートは、作業5から作業6へ3日、作業6から作業7へ2日のルートと同じ5日になります。
その結果、終点までの最長経路が1本ではなく2本になります。
ですので、「本数は変わらない」という部分が誤りです。

これは適切です。
図では、作業3に入るところへ、作業Aと、作業2からの点線のダミー作業がつながっています。
この形は、作業Aだけでなく、作業Bの完了も必要という意味です。
そのため、作業Aが終わっていても、作業Bが終わっていなければ、作業Cは始められません。

これは適切です。
最も長くかかる流れをたどると、
作業B 4日 → ダミー 0日 → 作業C 3日 → 作業D 3日 → 作業F 3日 → 作業H 2日
となり、合計は15日です。
したがって、この記述は合っています。

正しいです。

冒頭の説明のルート（３）のとおり、作業Eの着手が4日遅れても全体の所要日数は変わりません。

誤りです。よってこの選択肢が正解です。

冒頭の説明のルート（１）の所要日数が2日増えることになります。

15日となり、このルートもクリティカルパスとなるため、クリティカルパスが1本増えることになります。

正しいです。

冒頭の説明の、ルート（１）とルート（２）のとおりです。

点線のダミー作業があることにより、作業Cは作業Bが完了しなければ開始できません。

正しいです。

冒頭の説明のとおりです。

クリティカルパスは15日です。

作業Eには4日分の余裕があり、その範囲内の遅れであればクリティカルパス上の作業には影響しません。そのため全体工期は変わらないと判断できます。正しいです。


作業Gの所要日数が増えると、Gを含む経路の所要日数が延び、既存のクリティカルパスと同じ長さとなり、新たに別経路もクリティカルパスになります。したがってクリティカルパスの本数は変化します。誤った記述です。従ってこの選択肢が正解です。

ダミー作業により、作業Cは作業Aと作業Bの両方の完了を待ってから開始する関係になっています。したがってこの説明はネットワークの論理関係と一致します。正しいです。

ネットワーク上で最も所要日数の長い経路をたどると、その合計は15日となり、これが全体工期を決めるクリティカルパスの所要日数です。正しいです。
